- Oznaka:
CHAMP4
Sprava za zakucavanje Champ4 bazni model bez pribora
- Neto težina: kg 10,32 - Bruto težina: kg 10,32
-
Za gledanje videa kliknuti ovdje

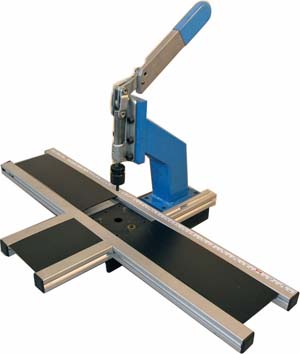

Sprava za zakucavanje Champ4 bazni model bez pribora
Ručna sprava za zakucavanje Champ4 služi prvenstveno za dvije različite radnje:
• Postavljanje određenih nazubljenih vješalica na poleđini okvira (karton, iverica, MDF itd.)
• Postavljanje šarnira između poleđine fotografskog okvira i njezinog naslona (takozvana "kravata").
Bazni model sprave isporučuje se bez dodatnog pribora. Dodatni pribor treba naručiti posebno prema vlastitim potrebama.
--------------------------------------------------------------------
POSTAVLJANJE VJEŠALICA
Vješalice koje se mogu koristiti sa spravom Champ4 su:
1401, 1408, 1428 i 1439.
Ove vješalice imaju rupe sa šiljastim vrhovima koji probijaju karton i tako ostaju čvrsto usađene za karton.
Za svaku vrstu vješalice potreban je odgovarajući kalup:
Za vješalicu 1401 potreban je kalup C1401
Za vješalicu 1408 potreban je kalup C1408
Za vješalicu 1428 potreban je kalup C1428
Za vješalicu 1439 potreban je kalup C1439
Naravno, nije potrebno kupiti sve kalupe. Mogu se naručiti samo oni koji su potrebni. Ostali kalupi se mogu naručiti i naknadno ukoliko potrebni.
Na spravu se moraju također postaviti:
• Bazni disk za vješalice: oznaka C6235
• Sistem za centriranje kartona: oznaka C4GUID40
Vješalice se postavljaju na slijedeći način:
• Postaviti vješalicu na kalup
• Prisloniti karton (ili ivericu itd.) iznad diska
• Spustiti polugu na kojoj se nalazi kalup koji potiskuje karton prema vješalici. Šiljasti vrhovi vješalice prodiru u karton i tako ostaju čvrsto usađeni.
----------------------------------------------------------------
POSTAVLJANJE ŠARNIRA
Šarniri koji se mogu koristiti sa spravom Champ4 su:
• 622 Šarnir sa 1 rupom prikladan za poleđine malih dimenzija
• 234 Šarniri sa 2 rupe od 28 mm za poleđine od mekog materijala
• 2341 Šarniri sa 2 rupe od 28 mm za poleđine od tvrdog materijala
• 239 Šarniri sa 2 rupe od 34 mm koje proizvodi Craft SAD
Za svaku vrstu šarnira potreban je poseban dodatak koji se naziva "lokator" koji blokira šarnir za vrijeme postavljanja.
Lokatori su:
Lokator C6234 prikladan za šarnire 234 i 2341
Lokator C6239 prikladan za šarnir 239
Lokator C6220 prikladan za šarnir 622
Nije potrebno kupiti sve lokatore odjednom. Mogu se kupiti samo oni koji su potrebni. Ostali lokatori mogu se kupiti i naknadno ukoliko potrebni.
Za postavljanje šarnira potrebni su također i slijedeći dodaci:
• Bazni disk za šarnire - oznaka C6236
• Kalup na čekić za šarnire - oznaka C6237
• Vodič koji služi za postavljanje poleđine i njezinog naslona - oznaka C4GUID30
Šarniri se postavljaju na slijedeći način:
• Postaviti šarnir na lokator.
• Postaviti naslon poleđine (odnosno "kravatu") ispod šarnira.
• Prisloniti poleđinu (karton ili ivericu itd.) iznad šarnira uz pomoć odgovarajućeg vodiča C4GUID30.
• Spustiti polugu na kojoj se nalazi kalup koji potiskuje poleđinu prema kravati. Šiljasti vrhovi šarnira prodiru u poleđinu i u naslon koji tako ostaju međusobno spojeni.
