- Oznaka:
C6239

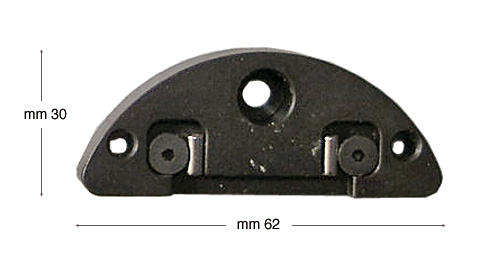

Lokator za Champ4 za šarnire 239
- Neto težina: grama 45 - Bruto težina: grama 56
Lokator za Champ4 za šarnire 239
Za svaku vrstu šarnira postoji različiti lokator prikladan za pojedini oblik šarnira.
"Lokator" se koristi za blokiranje šarnira za vrijeme postavljanja.
Sprava Champ4 može koristiti 3 vrste šarnira koji, dakle, trebaju 3 različita lokatora:
Lokator C6220 prikladan za šarnir 622
Lokator C6234 prikladan za šarnir 234 i 2341
Lokator C6239 prikladan za šarnir 239 i 2343
Lokator se fiksira na bazni disk.
Prije svega, u odgovarajuće otvore na baznom disku, umetnuti dvije opruge.
Nakon toga, iznad opruga postaviti lokator i fiksirati ga vijkom.
Zadatak dviju opruga je odvojiti lokator od baznog diska. Za podešavanje razdaljine između diska i lokatora potrebno je zaviti ili odviti vijak.
Zatim postaviti šarnir uz lokator vodeći računa da uvojak lokatora bude okrenut prema dolje.
Dva mala kromirana magneta imaju zadatak da blokiraju šarnir u položaju za vrijeme postavljanja.
Lokatori nisu uključeni u cijenu sprave Champ4, dakle, potrebno ih je posebno naručiti.
